Erdbohrer für den Bagger, richtig ausgewählt

Erdbohrer für den Bagger: Antrieb und Bohrschnecke sind zwei Teile

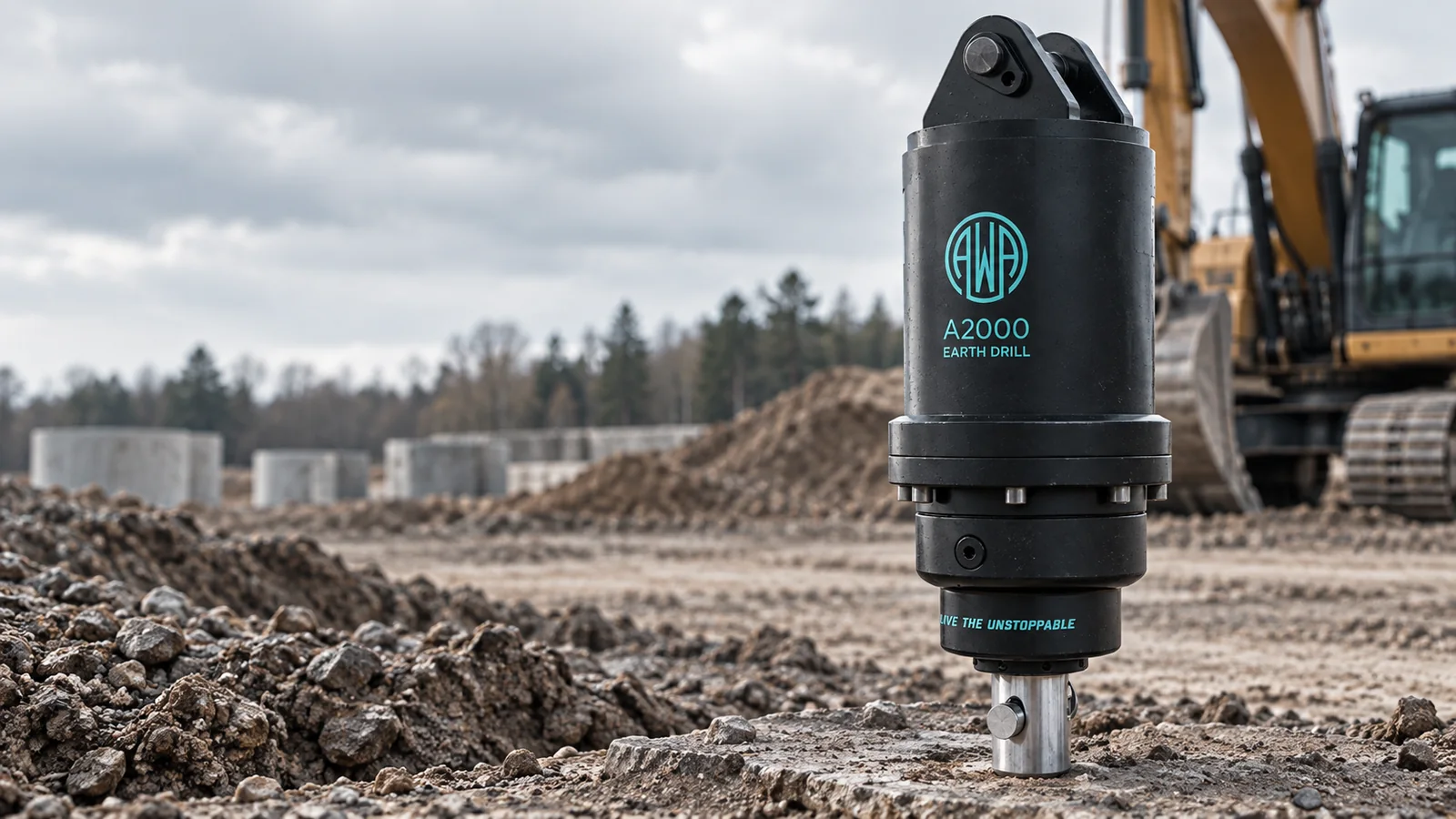

Wenn Sie einen Erdbohrer für Ihren Bagger suchen, brauchen Sie zwei Komponenten. Der Bohrantrieb ist der Hydraulikmotor mit Getriebe, der an Ihrer Maschine hängt und das Drehmoment erzeugt. Die Bohrschnecke ist das Werkzeug, das im Boden arbeitet und den Aushub nach oben fördert. Beide werden getrennt ausgewählt, weil ein Antrieb über Jahre viele Bohrschnecken trägt.

Daraus folgt die Reihenfolge beim Kauf. Zuerst der Antrieb, denn er muss zu Gewicht und Hydraulik Ihrer Maschine passen. Dann die Bohrschnecke, denn ihr Durchmesser richtet sich nach dem Loch, das Sie bohren wollen. Zuletzt die Aufnahme, mit der der Antrieb an Ihrem Bagger sitzt.

Wer bereits einen Bohrantrieb besitzt, kauft nur Bohrschnecken nach. Deshalb führen wir Bohrschnecken auch als Set ohne Antrieb, was in Deutschland vergleichsweise selten angeboten wird.

Welchen Bohrantrieb braucht Ihre Maschine?

Der Bohrantrieb wird nach dem Gewicht des Trägergeräts ausgewählt, nicht nach dem Bohrdurchmesser. Ein zu großer Antrieb hebt die Maschine an, ein zu kleiner bleibt im festen Boden stehen.

Das Drehmoment in Nm steht auf jeder Produktseite. Als Faustregel gilt: je größer der Durchmesser und je fester der Boden, desto mehr Drehmoment zieht die Bohrschnecke. Wenn Sie regelmäßig 400 mm und mehr in bindigem oder steinigem Boden bohren, planen Sie Reserve ein statt knapp zu rechnen.

Neben dem Gewicht entscheidet die Hydraulik. Der Antrieb braucht einen freien Zusatzkreis mit ausreichendem Volumenstrom in l/min und dem passenden Betriebsdruck in bar. Beide Werte stehen in Ihrem Maschinenhandbuch und auf der Produktseite des Antriebs. Stimmen sie nicht überein, dreht der Antrieb zu langsam oder gar nicht.

Ein Bohrantrieb ist außerdem nicht auf Bagger beschränkt. Dieselben Antriebe laufen an Radladern, Kompaktladern, Baggerladern und Teleskopladern, sofern die Aufnahme passt. Es ist die Aufnahme, die den Antrieb an Ihre Maschine bindet, nicht der Maschinentyp.

Welchen Durchmesser brauchen Sie?

Den Durchmesser wählen Sie nach dem Loch, nicht nach der Maschine.

In Deutschland liegt der Schwerpunkt beim Zaunbau, bei Schraubfundamenten und bei Pfosten für Freiflächenanlagen, also überwiegend im Bereich 150 bis 300 mm. Für Pflanzbohrungen im Garten- und Landschaftsbau werden es schnell 400 mm und mehr.

Rechnen Sie mit dem Boden, in dem Sie tatsächlich arbeiten. Frost im Winter, bindiger Lehm, der sich an der Schnecke festsetzt, und Steine im Aushub verändern die Anforderung deutlich stärker als der Durchmesser allein.

S4 oder S5: die Kupplung zwischen Antrieb und Bohrschnecke

Zwischen Bohrantrieb und Bohrschnecke sitzt eine Steckkupplung. Es gibt zwei Ausführungen, und sie sind nicht untereinander tauschbar.

S4 ist die Rundnabe. Sie sitzt an den Antrieben G2500 bis G4500 für Maschinen von 2,5 bis 5 t.

S5 ist die Vierkantnabe mit 75 mm. Sie sitzt an den Antrieben G5000 bis G8000 für Maschinen von 4,5 bis 12 t.

Prüfen Sie vor jeder Bestellung einer Bohrschnecke, welche Nabe Ihr Antrieb hat. Steht die falsche Kupplung im Warenkorb, passt das Werkzeug nicht, und der Unterschied ist mit bloßem Auge sofort zu sehen: rund oder vierkant.

Innerhalb derselben Kupplung sind Sie frei. Bohrschnecken von GORE und AWA lassen sich beliebig mischen, solange S4 zu S4 und S5 zu S5 passt.

Ein Hinweis zur Verwechslungsgefahr: S4 und S5 bezeichnen hier die Nabe zwischen Antrieb und Bohrschnecke. Das hat nichts mit den Baggeraufnahmen S30 bis S80 zu tun, obwohl beide mit S beginnen. Die Aufnahme verbindet den Antrieb mit dem Bagger, die Nabe verbindet die Bohrschnecke mit dem Antrieb.

Hartmetall oder Felsbohrer: die Spitze nach dem Boden wählen

Die Bohrschnecke wird über die Zähne und die Spitze an den Boden angepasst.

Hartmetallbestückte Bohrschnecken sind die Standardwahl. Sie arbeiten in Mutterboden, Lehm, Kies, gefrorenem Boden und mäßig steinigem Untergrund. Für den überwiegenden Teil aller Zaun-, Fundament- und Pflanzbohrungen ist das die richtige Ausführung.

Felsbohrer nehmen Sie bei Stein und härterem Material. Wenn Sie in gewachsenem Fels arbeiten, ist der übliche Weg, den Fels zuerst mit dem Hydraulikhammer zu lösen und anschließend das gebrochene Material auszubohren. Eine Bohrschnecke bohrt kein massives Gestein an, sie fördert es heraus.

Bohrspitzen und Bohrzähne sind Verschleißteile. Sie werden gewechselt, nicht repariert, und wir versenden sie in jedes Land versandkostenfrei, unabhängig vom Bestellwert.

Bohrschnecken-Set ohne Antrieb: für wen sich das lohnt

Die meisten deutschen Anbieter verkaufen entweder einzelne Bohrschnecken oder ein Komplettset einschließlich Antrieb. Wer bereits einen Bohrantrieb an der Maschine hat, zahlt im Komplettset für etwas, das er schon besitzt.

Deshalb bieten wir Bohrschnecken als Set ohne Antrieb an, typischerweise in den Durchmessern für Zaunbau und Schraubfundamente. Das ist die passende Lösung, wenn Sie den Antrieb bereits fahren und nur das Werkzeugsortiment verbreitern wollen.

Achten Sie in diesem Fall besonders auf die Kupplung: das Set muss zur Nabe Ihres vorhandenen Antriebs passen, also S4 oder S5.

Aufnahme: was an Ihrem Bagger sitzt

Unsere Bohrantriebe werden mit vormontierter Aufnahme im Open-S-System geliefert. Unser Open-S-Sortiment reicht von S30 bis S80. Die Bohrantriebe selbst decken die Klassen bis S70 ab, weil dort ihre Trägergeräte liegen.

In Deutschland fährt ein erheblicher Teil der Bagger jedoch das Lehnhoff-MS-System. MS und Open-S sind zwei getrennte Systeme mit unterschiedlicher Bolzengeometrie. Eine MS-Aufnahme nimmt kein Open-S-Anbaugerät auf, und umgekehrt ebenso wenig. Das lässt sich nicht durch eine andere Bezeichnung lösen, sondern nur durch Hardware.

Für Maschinen mit Lehnhoff-MS-Aufnahme liefern wir daher die passende Anbaukonsole in den Größen MS01, MS03 und MS08. Sie wird an das Anbaugerät geschraubt, sodass ein MS-Schnellwechsler es aufnehmen kann. Wie das genau funktioniert und welche MS-Größe zu welcher Tonnage gehört, steht im Ratgeber zu MS-Aufnahmen und Anbaukonsolen.

Wenn Sie unsicher sind: nennen Sie uns Baggermodell und Aufnahme, wir bestätigen die Passung vor der Lieferung. Sie können auch direkt das passende Anbaugerät für Ihre Maschine finden.

Garantie, Lieferung und Zahlung in Deutschland

Garantie. Auf Bohrantriebe geben wir 5 Jahre Garantie bei GORE und 4 Jahre bei AWA. Auf Bohrschnecken, Bohrspitzen und Verschleißteile gelten 12 Monate. Die genaue Laufzeit steht auf jeder Produktseite. Registrieren Sie das Produkt nach dem Kauf, damit die Garantie aktiv wird. Ihre gesetzlichen Mängelrechte von 24 Monaten bleiben davon unberührt. Die Einzelheiten stehen in den Garantiebedingungen.

Lieferung. Wir versenden aus unserem eigenen Lager in Saltsjö-Boo bei Stockholm. Nach Deutschland gehen die Sendungen über DHL und DPD und sind in der Regel in 3 bis 5 Werktagen bei Ihnen. Vorbestellte Artikel sind als solche gekennzeichnet und werden nach 4 bis 6 Wochen versandt. Schwere Anbaugeräte gehen per Spedition. Mehr dazu unter Versand und Lieferzeiten.

Versandkosten. Innerhalb der EU gilt eine pauschale Frachtgebühr. Ab einem Bestellwert von 500 € inklusive MwSt liefern wir kostenlos. Verschleißteile versenden wir immer versandkostenfrei, unabhängig vom Bestellwert. Den genauen Betrag sehen Sie an der Kasse, bevor Sie bezahlen.

Zahlung. An der Kasse zahlen Sie mit Karte, mit Klarna oder mit Billie für den Rechnungskauf zwischen Unternehmen. Für größere Bestellungen ist auch Überweisung möglich. Geprüfte Geschäftskunden können Rechnung mit 7 Tagen Zahlungsziel beantragen.

Wer wir sind. Wir verkaufen die beiden Marken GORE Engineering und AWA direkt, ohne Zwischenhandel. Die Anbaugeräte werden in Polen, Australien und China gefertigt und in Schweden konstruiert. Hinter dem Sortiment stehen 25 Jahre Erfahrung mit Baggeranbaugeräten. Ab 5 Einheiten rechnen wir Ihnen einen Mengenpreis.
